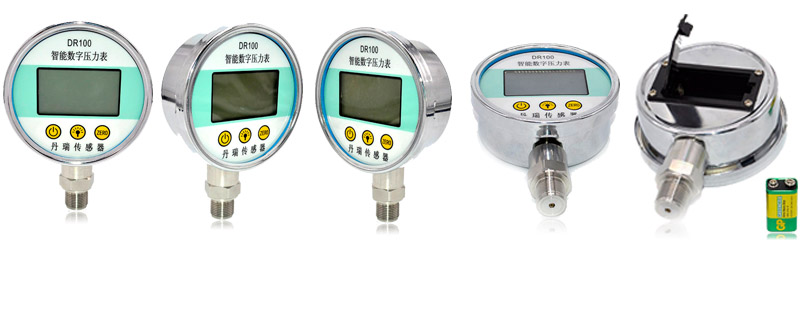

一、概述
數字壓力表為全電子結構，采用電池供電，現場安裝簡易。前端采用高精度壓阻式壓力芯體，經放大器、微處理器運算處理，由LCD顯示出實際的壓力值。
該智能數字溫度表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示。
二、產品特點
● 雙屏顯示，顯示內容清晰易讀
● 主屏5位實時壓力顯示
● 副屏可選最大值，最小值，峰值，環境溫度顯示
● 圖形化壓力百分比與電池電量顯示
● 過壓閃爍提示，防止儀表過壓損壞
● 白色背光,便于夜間查看
● 10種壓力單位轉換，國際通用
● 采集速率30秒/次至100次/秒可選，適用面更廣
● 自動關機功能有效延長電池壽命
三、技術參數
量程范圍 | -0.1～0～100MPa | 采樣頻率 | 30次/秒至100次/秒可選 |
壓力類型 | 絕壓、表壓、密封表壓 | 顯示屏幕 | 5位LCD液晶顯示屏 |
過載能力 | ≧20MPa 200% ≦20MPa 150% | 背光顏色 | 白色背光 |
供電方式 | 9VDC（方形堿性電池） | 電磁兼容 | 抗電磁干擾設計，符合 |
電池壽命 | ≧12個月（以具體工況為準） | 測量介質 | 與不銹鋼兼容的氣液介質 |
精度等級 | 0.2%、0.5%（默認） | 使用環境 | 溫度-20℃～70℃，濕度≤80% |
長期穩定性 | ≤0.1% /年 | 顯示范圍 | -9999~9999 |
四、外形尺寸
* 安裝螺紋以實際訂購產品為準
五、安裝
可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上或容器上。
六、功能設置
6.1按鍵功能
“”開關機鍵即 “S1”鍵 功能描述：
☆測量模式下短按為開，關機功能
☆測量模式下長按3秒進入設置模式
☆設置模式下短按為使能參數修改，被修改參數閃爍，再次短按確認參數修改，被修改參數停止閃爍。
“”背光開關鍵即 “S2”鍵 功能描述：
☆測量模式下短按為背光開，關功能
☆測量模式下長按3秒為快捷單位切換功能
☆設置模式下為設置參數移位與減一功能，長按時連續移位或減一
“ZERO”清零鍵即 “S3”鍵 功能描述：
☆測量模式下短按為清除峰值，最大值，最小值清除功能，當副屏顯示環境溫度時，此鍵短按功能無效。
☆測量模式下長按3秒為壓力零點顯示清零功能
☆設置模式下為設置參數加一功能，長按時連續加一
注：為便于設置能的描述，三個按鍵均以其編號“S1”“S2”“S3”命名， 在普通用戶與高級用戶設置模式下，若30秒內沒有按鍵操作，將從設置模式返回測量模式。
6.2 設置框圖
6.3設置框圖
☆普通用戶菜單：
Lock： 密碼輸入菜單，可設范圍(19999～99999)
副屏提示符“PIN”；
普通用戶密碼為“00001”；
高級用戶密碼為“00016”；
輸入密碼錯誤或超過30秒未有按鍵操作時將自動返回測量模式
OFFT： 自動關機時間，可設范圍(0～15)；
“0”為不關機,副屏提示符“ON”表示常開；
“1~15”副屏提示符為“Man”,表示時間單位為 分鐘
Light：背光開啟時間，單位為秒“0，5，10，15，
30，60，120,180，88”可選
“0”為關閉背光，副屏提示符“OFF”；
“88”為背光常開，副屏提示符“ON”
☆高級用戶菜單：
Unit：用戶單位設置，可設范圍(0～10)，副屏提示符為各個單位，
“10”為不顯示單位，其中“Kef”表示壓力單位“kgf/cm2”；
“MMH”表示壓力單位“mmH2O”；“MH2”表示壓力單位“mH2O”；
Sup：副屏顯示模式，可設范圍(0～3)，
“0”副屏提示符“PK”表示副屏顯示測量的峰值；
“1”副屏提示符“LOW”表示副屏顯示測量最小值；
“2”副屏提示符“HIG”表示副屏顯示測量最大值；
“3”副屏提示符℃表示副屏顯示環境溫度
Speed：采集速率設置，可設范圍: 30秒/次,15秒/次,10秒/次,(1～5)秒/次,2次秒,4次/秒,8次/秒,16 次/秒,32次/秒,66次/秒, 100次/秒；
副屏提示符“t/S”表示“次/秒”；
副屏提示符“S/t”表示“秒/次”；
SCALE：最小分顯示辨率，可設范圍(1～9)，副屏提示符為工廠標定時的壓力單位，設置此參數后，主屏顯示值的最末位將按照此設置值變化。
Zero： 零點屏蔽值，可設范圍（0～10），副屏提示符“%”
如果不希望顯示零點漂移值，則可通過此菜單在壓力表允許的精度范圍內屏蔽顯示值，最大屏蔽范圍為量程的1%，使其在屏蔽范圍內零點與滿度值顯示為零點值或滿度值，注：1個字代表千分之一。
offset：副屏溫度修正，可設范圍(-10.0℃～10.0℃)，副屏提示符“℃”
當副屏顯示的溫度值與實際溫度有誤差時可通過此菜單進行修正
deal： 顯示限幅開關,可設范圍（0～1）
“1” 副屏提示符“yes”表示打開超量程提示功能，當顯示壓力值大于量程的125%
或低于量程的25%時顯示會閃爍提示；
“0” 副屏提示符“NO”表示關閉此功能。
reset：恢復工廠設置，可設范圍(0～1)，
“0” 副屏提示符“NO”表示不進行恢復工廠；
“1” 副屏提示符“yes”表示進行恢復工廠；
此功能只有在“-End-”菜單退出并保存時才會被執行
6.4 設置方法：
6.4.1. 長按“”，副屏幕顯示“LOCK”時，輸入“00001”，按壓“”確認，進入參數設置狀態
6.4.2. 按“”選擇要修改的菜單
6.4.3. 按“”鍵允許修改參數（字符閃爍）
6.4.4. 按“”和“ZERO”修改數據
6.4.5. 短按“”鍵，確認修改（停止閃爍）
6.4.6. 選擇“End-”菜單按“”鍵確認退出。
七、注意事項
1.收到產品后，請檢查包裝及外形是否完好，并核對壓力表型號和規格是否與您選購的產品相符。
2.使用過程中請注意產品的技術規范和使用條件，例如：介質是否允許，溫度、過載壓力等。
3.本產品內置壓力傳感器，屬于精密器件，用戶在使用時請不要自行拆卸，不要用收或者硬物觸碰默片，以免造成產品損壞。
4.在安裝過程中，應使用六角扳手，不得強力安裝或者拆卸，否則容易損壞產品。
5.安裝過程中壓力表可能會受到安裝應力的影響，安裝完成后，請先清零后再使用。
6.出現非正常現象，除非具備產品調節所需設備和技能，否則請聯系我公司的售后技術人員。
7.更換電池時請使用9V堿性電池（6LR61）。
八、質保
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。
未按照操作規范的非專業操作造成的產品損壞不屬于保修范圍。
