基本參數
| 通道數 | 1進1出；1進2出；2進2出 |
| 響應時間 | ≤10ms |
| 絕緣強度 | 1500V AC，1分鐘（電源、輸入、輸出之間） |
| 絕緣電阻 | ≥100MΩ；500V DC (電源、輸入、輸出與外殼之間) |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 約130g |
| 適用現場 | DCS，PLC，配電柜等 |
輸入數據
| 輸入信號 | 4-20mA；0-20mA |
| 輸入阻抗 | ≤50Ω |
| 配電電壓 | 24V（最大驅動電流30mA） |
輸出數據
| 輸出信號 | 4-20mA；0-20mA；0-5V；0-10V |
| 輸出負載電阻 | RL≤500Ω（輸出為電流信號時） |
| 輸出負載電阻 | RL≥10KΩ（輸出為電壓信號時） |
電源供電
| 供電電壓（Ue） | 20~35V DC |
| 電源保護 | 電源反向保護 |
| 消耗電流 | (24V供電) ≤60mA |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 端子供電 |

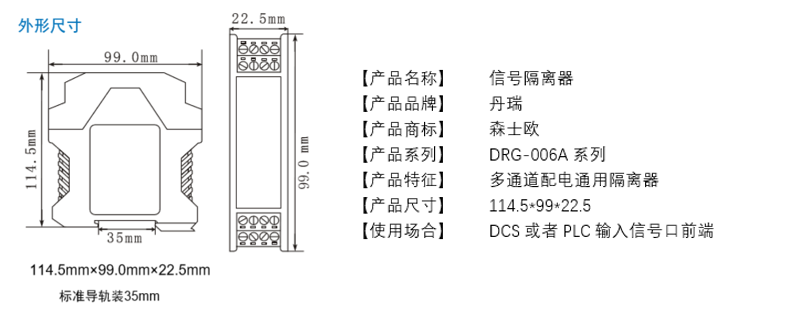

產品尺寸
| 深度 | 114.5mm |
| 高度 | 99.0mm |
| 寬度 | 22.5mm |
使用環境
| 連續工作溫度 | -20℃~+55℃ |
| 貯存溫度 | -30℃~+70℃ |
| 相對濕度 | 10%~90% |
| 環境要求 | 周圍環境中不得有強烈振動、沖擊以及大電流和火花等，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
其他參數
| 安裝方式 | DIN35mm導軌安裝 |
| 基本精度 | 0.2%Fs（可定制0.1級） |
產品說明書
| DRG-009A 系列 中文說明書-1.0版 | 中文 |
產品選型
| 產品選型表 | |||||
| DRG-009A | X | X | X | 說明 | 備注：如需其他參數，請聯系我司銷售人員定制 |
| 通道 | 1 | 一進一出 | |||
| 2 | 一進二出 | ||||
| 5 | 二進二出 | ||||
| 輸入信號 | 4 | 0-75mV | |||
| 5 | 0-5V | ||||
| 7 | 0-10V | ||||
| 輸出信號 | 1 | 4-20mA | |||
| 2 | 0-20mA | ||||
| 4 | 0-5V | ||||
| 6 | 0-10V | ||||

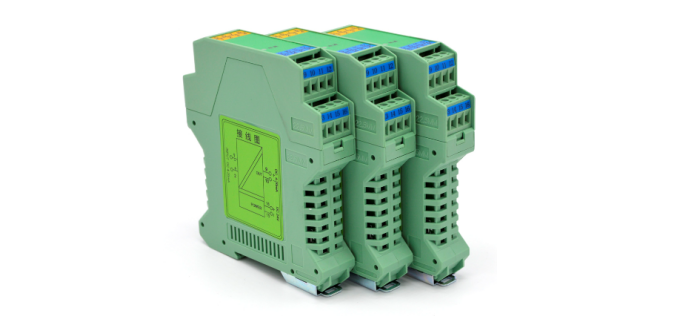

產品實物圖

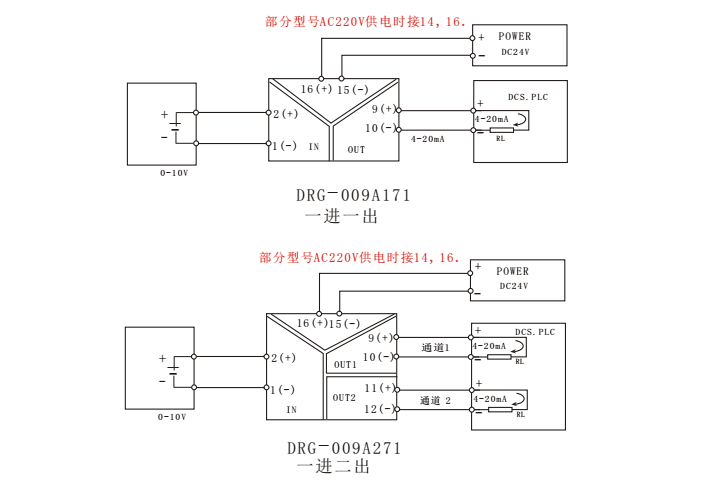

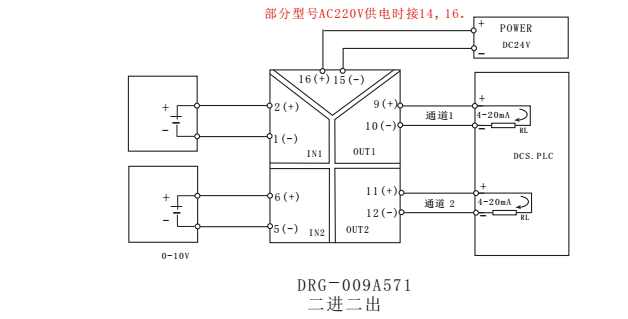

產品接線圖
