概述
TSG型無腔壓力(齊平膜)壓力變送器采用高精度箔式應變計，配以多種具有特色的放大電路，如抗干擾型、耐高溫型，本安防爆型等，使得該型適用于多種工作環境，加之無腔結構特點，尤適于測量粘度大的介質。
特點
無腔測量膜片
改進優化的電路及安裝結構，提高了抗震動能力和穩定性
大型DIN接頭，安裝使用方便，可靠性高。
性能參數
測量介質 | 與不銹鋼兼容的氣體和液體 |
量 程 | 0～1.6…200MPa |
壓力類型 | 表壓，絕壓，密封表壓 |
過載壓力 | 1.35倍量程壓力（量程≤15MPa）; 1.2倍量程壓力（量程≥15MPa） |
破壞壓力 | 2倍量程壓力（量程≤10MPa）; 1.5倍量程壓力（量程≥10MPa） |
供 電 | 9～30VDC |
輸出信號 | 4～20mA ；0～5V；1～5V；0～10V 可選 |
綜合精度 | 0.2%FS；0.5%FS可選 |
零點溫度誤差 | 0.5%FS/10℃ |
滿量程溫度誤差 | 0.5%FS/10℃ |
補償溫度 | O～70℃；-20～85℃ 可選 |
工作溫度 | -40～85℃；-40～120℃ 可選 |
絕緣電阻 | ≥500MΩ |
負載能力 | ≥[(供電電壓-6.5V)/0.02A]Ω |
螺紋接口 | M20×1.5，M14×1.5，，特殊要求可以根據客戶定制 |
電氣接口 | 大型DIN插頭；航空插頭；直接引線 可選 |
機械壽命 | ≥500萬次壓力循環 |
長期穩定性 | ≤±0.25%FS/年 |

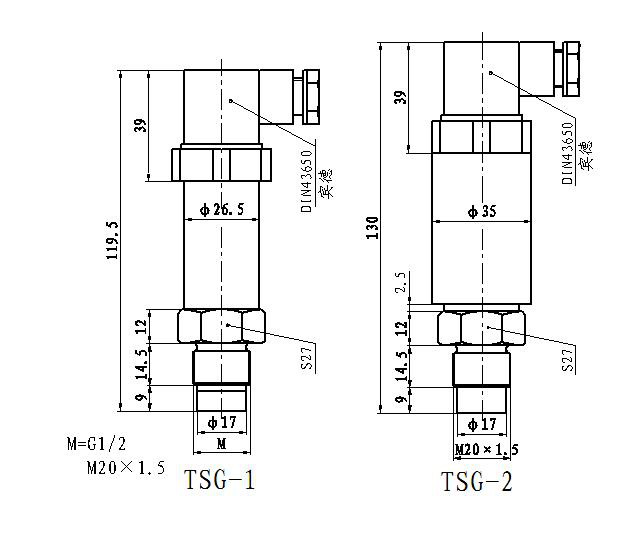

外形結構
注：可根據客戶要求定制。
電氣連接

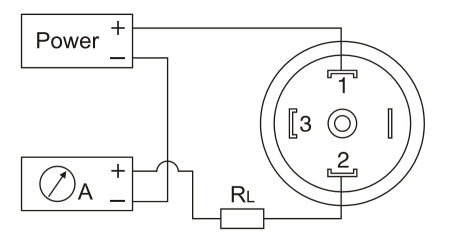

例如：輸出4～20mA（二線制），電氣連接為DIN43650，接線示意圖見下方：
詳細電氣連接請查閱下表：
輸出4～20mA | |||||||||||
二線制 | 三線制 | ||||||||||
DIN43650 | 航空插頭 | 直接引線 | DIN43650 | 航空插頭 | 直接引線 | ||||||
插腳 | 接線 | 插腳 | 接線 | 線色 | 接線 | 插腳 | 接線 | 插腳 | 接線 | 線色 | 接線 |
1 | 電源正 | 3 | 地 | 紅 | 電源 | 1 | 電源正 | 1 | 輸出正 | 綠 | 輸出正 |
2 | 輸出正 | 4 | 電源 | 黑 | 地 | 2 | 輸出正 | 3 | 共地 | 黑 | 共地 |
|
|
|
|
|
| 3 | 共地 | 4 | 電源正 | 紅 | 電源正 |
輸出0～5V | |||||||||||
三線制 | 四線制 | ||||||||||
DIN43650 | 航空插頭 | 直接引線 | DIN43650 | 航空插頭 | 直接引線 | ||||||
插腳 | 接線 | 插腳 | 接線 | 線色 | 接線 | 插腳 | 接線 | 插腳 | 接線 | 線色 | 接線 |
1 | 電源正 | 1 | 輸出正 | 綠 | 輸出正 | 1 | 正電源 | 1 | 輸出正 | 綠 | 輸出正 |
2 | 輸出正 | 3 | 共地 | 黑 | 共地 | 2 | 輸出正 | 2 | 負電源 | 白 | 負電源 |
3 | 共地 | 4 | 電源正 | 紅 | 電源正 | 3 | 共地 | 3 | 共地 | 黑 | 共地 |
|
|
|
|
|
| Gnd | 負電源 | 4 | 正電源 | 紅 | 正電源 |
輸出0～10V或1～5V | |||||
三線制 | |||||
DIN43650 | 航空插頭 | 直接引線 | |||
插腳 | 接線 | 插腳 | 接線 | 線色 | 接線 |
1 | 電源正 | 1 | 輸出正 | 綠 | 輸出正 |
2 | 輸出正 | 3 | 共地 | 黑 | 共地 |
3 | 共地 | 4 | 電源正 | 紅 | 電源正 |
工作原理
過程壓力通過壓力傳感器將壓力信號轉換成電信號，經差分放大器、輸出放大器放大后，產生輸入壓力成線性對應關系的標準電壓輸出信號（如0～5V），或者再經V/A轉換器，轉換為與輸入壓力成線性對應關系的標準電流輸出信號（4～20mA）。

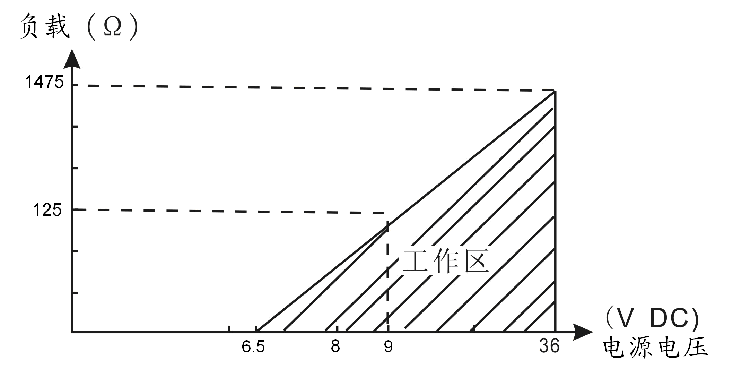

下圖為輸出為標準電流輸出信號4～20mA時，系統的帶負載能力與電源電壓的關系圖：
安裝示意
2. 在測量溫度過高的介質時，應使用引壓管或其它冷卻裝置，把溫度降至變送器使用溫度范圍內。
3. 露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。。
4. 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
① 電氣連接是否準備，是否牢固；
② 供電電壓是否過低以及負載電阻是否過大
